监控拾音器的布线方法

　　监控拾音器的布线方法

　　1.监控拾音器的接线

　　市面上的监控拾音器一般都是三(四)线，四芯线拾音器：两芯电源线，两芯信号线。三芯线：一芯电源(正极)一芯音频信号线(信号正极)一芯为公共地(电源与信号的负极)。以峰火PeakFire拾音器为例，此拾音器为三芯线，分别为红线、黑线与白线。红线代表电源的正极，黑线为公共地，白线为信号音频线的正极。

　　2.监控拾音器的布线

　　监控拾音器布线时最好单独走线，不要同交流电等强电使用同一缆槽，同时尽量远离变压器、灯具整流器等强电磁干扰设备。音频线与电源线最好分开走线，避免电流干扰。推荐用RVVP2*0.5或者2*0.75，原则是距离越远线径尽量越粗。

　　3.监控拾音器的供电

　　监控拾音器的供电分为集中供电与前端供电两种：

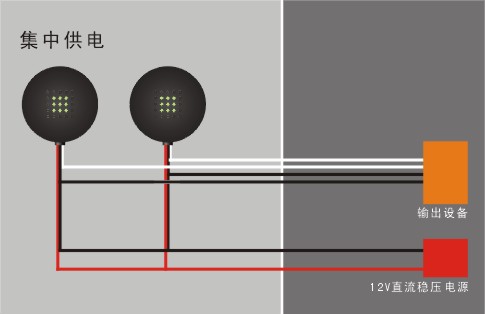

　　集中供电，布线如图



　　需要注意，集中供电时，公共地不能只用一线输出，否则将会串(混)音

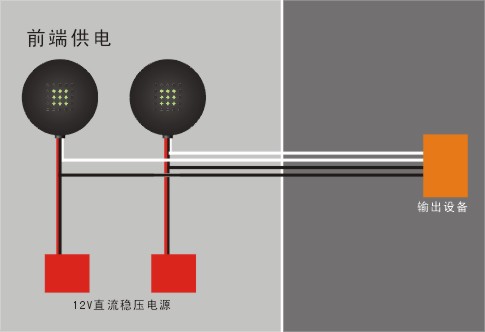

　　前端供电，布线如图



　　注：PaekFire监控拾音器需用干净的12V直流稳压电源

　　4.监控拾音器的链接设备

　　拾音器直接连接的设备：随声听耳机、有源音箱、音响功放、音视频分配器、DVR硬盘录像机、视频服务器、调音台、录音机、声卡或其他音频设备的Line In 线性输入端(严禁接麦克风接口)。
